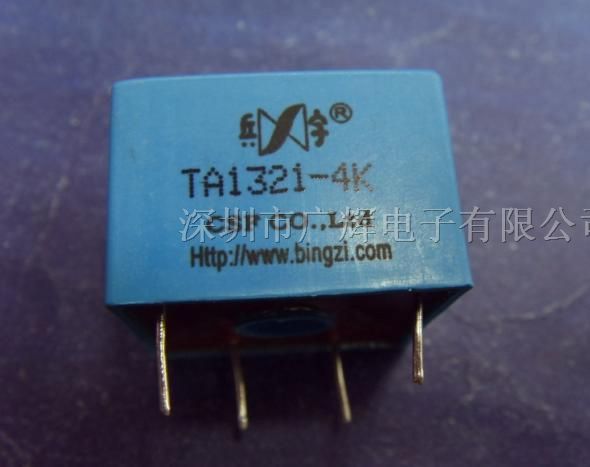

TA1321-4k卧式穿芯小型精密交流电流互感器

一、特点：
1．卧式穿芯，印刷线路板直接焊接安装、
外形美观；
2．全封闭，机械和耐环境性能好，电压
隔离能力强，精度高，安全可靠。
二、使用环境条件：
1．环境温度：-55℃~+85℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar
(约为650~800mmHg)。
三、工作频率范围：20Hz~20kHz。
四、绝缘耐热等级：F 级(155℃)。

五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频6000V50Hz/1 分钟；
3．阻燃性：符合UL94-Vo 级。
六、外形图、安装尺寸见图一

七、线圈图见图二

八、典型应用及性能参数：
1．用电阻法直接获得采样电压时(见图三)性能参数见表一

2．用IC 法获得采样电压时见图四性能参数见表二

九、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态。
2．电流互感器次级电路不允许开路，所以请不要装熔断器。
