产品信息
●多个集中安装/O 形密封圈
●陶瓷流量管(无引气管),0-1000sccm
●塑料流量管(无引气管),0-6SLPM
●高共模压力(150psi)
●工作温度可至125?C
● 零点和满量程高稳定性

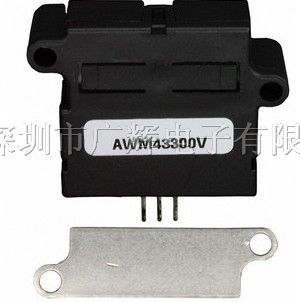

AWM40000系列气体质量流量传感器包括不带放大和放大/ 信号处理的信号。AWM42150V 和AWM42300,使用和AWM2000气体质量流量传感器相同的电路。AWM43300V 和AWM43600V 使用和AWM3000气体质量流量传感器相同的电路。AWM43600V气体质量流量传感器为6SLPM 器件。
图1 WM43300V气体质量流量传感器发热控制电路
PREFIX = O 图2 WM43300V气体质量流量传感器传感桥路供电电路
AWM40000系列气体质量流量传感器选型指南:
AWM42150VH |
AWM42300V |
AWM43300V |
AWM43600V | |
流量范围(满量程) |
±25sccm |
±1000sccm |
+1000sccm |
+6LPM
|
输出电压@ 标定点 |
8.5±1.5mV @25sccm |
54.7±3.7mVDC @1000sccm |
5±0.15VDC @1000sccm |
5±0.15VDC @6LPM |
零点电压 |
0.0±1.0 mV DC |
0.0±1.0 mV DC |
1.00±0.05VDC |
1.00±0.05VDC
|
零点漂移+25~-25?C +25~85?C |
±0.20mV DC |
±0.20mV DC |
±0.025VDC |
±0.025VDC
|
输出电压漂移+25~-25?C +25~+85?C |
+2.5% 读数(典型值) -2.5% 读数(典型值) |
±2.5% 读数(值) +6% 读数(值) |
-5% 读数(值) +6%读数(值) |
-5% 读数(值) +6% 读数(值)
|
重复性& 迟滞 |
±0.35% 读数 |
±1.00% 读数 |
±0.5% 读数 |
±1.00% 读数 |
压降@ 满量程(in H2O) |
1.50(典型值) |
1.02(典型值) |
8.00(典型值)
| |
Min Typ. Max. | ||||
电源(VDC) |
8.0 10±0.01 15 (2) | |||
功耗(mW) |
50 60 | |||
反应时间(ms) |
1.0 3.0 (1) | |||
共模压力(psi) |
150 | |||
输出负载 |
NPN(电流沉):10mA PNP(电流源):20mA | |||
标定气体 |
氮气(AWM42150VH 为氢气) | |||
比率变化量 |
±0.3% 读数 | |||
工作温度 |
-25~85C | |||
储存温度(?C) |
-40~PREFIX = ST1 90C | |||
冲击 |
100g 峰值(5drops,6axis) |
注:1、从10%~90% 反应时间一般1 毫秒
2、输出电压随电源电压而比率变化
3、重复性和迟滞反应了测量设备的内在精度
4、的防止损坏的流量变化量:5LPM/1.0sec
WM43300V气体质量流量传感器安装尺寸(仅供参考):
