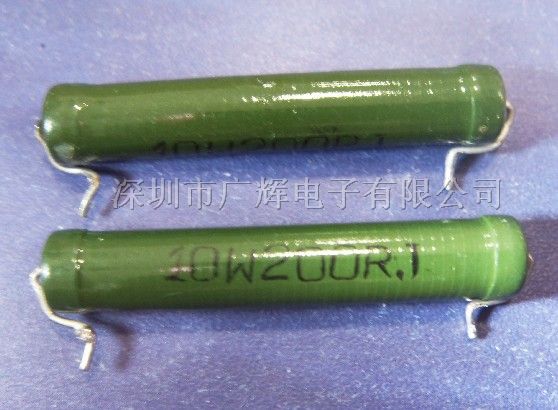

RX21系列线绕电阻
不燃性树脂涂装绕线电阻,把电阻线绕在无卤性耐势瓷件上,外面加上耐热\耐湿\无腐蚀之材料保护而成，并于电阻体外面涂装矽利康树脂或不燃性涂料而成，其阻值误差甚少。特性：耐热性优；电阻温度系数小，呈直线变化。耐短时间过负载；低杂音，阻值经年无变化。不燃性，重量轻，价格比珐琅电阻便宜。不似珐琅电阻高温烧成，此种电阻线持久而不损坏。
KNP绕线电阻--型号:1/2W-30W
1、 采用不燃性涂漆包封，具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作成无感型。规格尺寸可按客户要求设计制作。
2、 功率：1/2W，1W，2W，3W，5W，7W，10W，15W，20W，30W
3、 适用范围：用于直流或低频交流电路中。
4、 符合ROHS规范和LEAD-FREE无铅标准。
◆ 涂装颜色：绿.灰
◆ 标志：色环 文字/数字
一、外形图
二、尺寸参数
|
型 号 |
70℃额定 功率 （W） |
温度系数 （10-6/℃） |
使用温度 范围(℃) |
额定功率 环境温度 (℃) |
阻值范围（Ω） | |
|
F(±1%) |
J(±5%) | |||||
|
RX21-0.5W |
0.5W |
±250℃ |
-55℃-+155℃ |
＋70℃ |
1-68 |
0.01-68 |
|
RX21-1W |
1W |
1-300 |
0.01-330 | |||
|
RX21-2W(3W) |
2W(3W) |
1-3K9 |
0.01-3K9 | |||
|
RX21-4W |
4W |
1-8K2 |
0.01-8K | |||
|
RX21-5W(6W) |
5W(6W) |
1-9K1 |
0.01-9K | |||
|
RX21-8W |
8W |
1-27K |
0.01-27K | |||
|
RX21-10W |
10W |
1-33K |
0.01-33K | |||
|
RX21-12W |
12W |
1-39K |
0.01-39K | |||
四、特性
|
试验项目 |
性能要求 |
试验方法 |
|
CB/T5729-94 IEC115-1 | ||
|
短时间过负载 |
△R≤±(1%R+0.05Ω) |
4.13 |
|
耐焊接热 |
△R≤±(1%R+0.05Ω) |
4.18 |
|
气候顺序 |
△R≤±(5%R+1Ω) |
4.23 |
|
振动 |
△R≤±(1%R+0.05Ω) |
4.22 |
|
可焊性 |
95% |
4.17 |
|
引出端强度 |
△R≤±(1%R+0.05Ω) |
4.16 |
|
室温耐久性 |
△R≤±(5%R+0.1Ω) |
4.25.2 |
|
表面温升 |
＜250℃ |
4.14 |
|
温度循环 |
△R≤±(1%R+0.05Ω) |
4.19 |
|
阻燃性 |
|
4.26 |
