您的当前位置：深圳市广辉电子有限公司 > 元器件产品
询价
产品信息

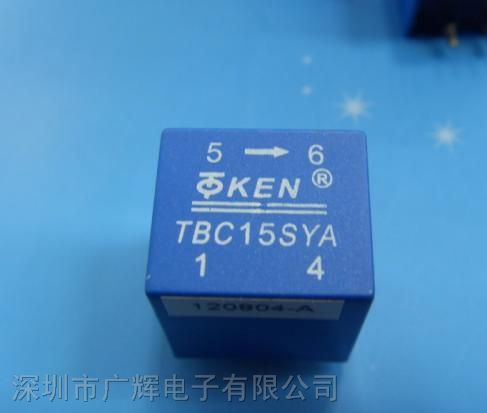

TBC-SYA闭环系列双环霍尔电流传感器
TBC-SYA系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直 流、交流、脉冲以及各种不规则波形的电流。是一款电流输出形式的传感器，客户根据自己的需要 外接电阻转化为电压信号输出。
| 产品特性 | 应用 |
| 高精度 |
|
| 良好的线性 | |
| 小型的PCB安装方式 | |
| 低功耗及超强的抗干扰能力 | |
| 具有良好的过流能力 |
| 电气特性 | ||||||||
| TBC-SYA | 03A | 05A | 10A | 15A | 20A | 25A | 30A | 50A |
| 额定电流 IPN(A) | 03 | 05 | 10 | 15 | 20 | 25 | 30 | 50 |
| 测量范围 IP(A) | 06 | 10 | 20 | 30 | 40 | 50 | 60 | 100 |
| 输入管脚（mm） | ø 0.6 | ø 0.8 | ø 0.8 | ø 1.0 | ø 1.4 | ø 1.4 | ø 1.6 | 2×□1.6×1.5 |
| 线圈匝比(T) | 7:1050 | 4:1000 | 3:1500 | 2:1500 | 1:1000 | 1:1250 | 1:1500 | 1:2500 |
| 测量电阻RM (Ω) | 200~400±0.1% | |||||||
| 额定输出电流ISN(mA) | 20±0.5% | |||||||
| 工作电源VC(V) | ±15VDC ±5% | |||||||
| 绝缘电压(V) | 50Hz, 1min, 5kV | |||||||
| 动态特性 | ||||
| 零点失调电流 Io @ IP=0,T=25°C | ±0.2 | mA | ||
| 电流失调温漂 Io @ -40°C--85°C | ≤±0.005 | mA/°C | ||
| 线 性 度 εr | ≤0.1 | %FS | ||
| di/dt 跟随精度 | >50 | A/µs | ||
| 响应时间 | ≤1 | µs | ||
| 一般特性 | ||
| 工作温度 | -40 ~ +85 | °C |
| 储存温度 | -40 ~ +125 | °C |
| 静态功耗 | 10 | mA |
| 实际重量 | 65 | g |
| 其它 | |
| CE | |
| 质量体系 | ISO9000 |
| ISO14001 | |
| 环保体系 | REACH |
| 产品安全 | UL |
结构图
主要尺寸：
- 总公差：±0.2mm
- • 功 能 管 脚 ：4个，尺寸为0.25*0.5mm
使用方法：
- 1.当待测电流从传感器穿过，即可在输出端测得电流大小； (注意：错误的接线可能导致传感器损坏)
- 2.可按用户需求定制不同额定输入电流和输出电流的传感器；
- 3.上述的规格为标定规格，我公司可以根据客户的要求定制产品。
