您的当前位置：深圳市广辉电子有限公司 > 元器件产品
询价
产品信息

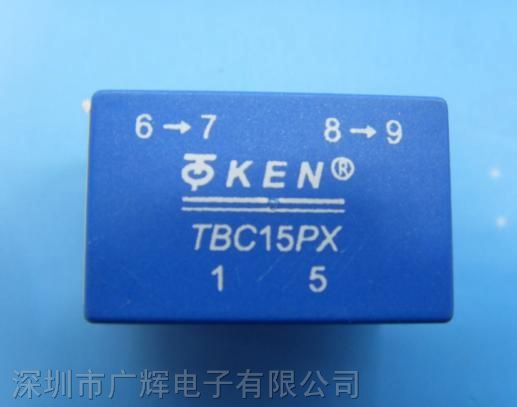

TBC-PX双环系列闭环霍尔电流传感器
TBC-PX双环系列闭环电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力；用于测量直流、交流和脉动电流.
|
电参数
|
|
|
TBC03PX
|
TBC05PX
|
TBC10PX
|
TBC15PX
|
|
||||||
|
|
TBC20PX
|
TBC25PX
|
TBC30PX
|
TBC50PX
|
|
||||||
|
额定输入电流
|
3
|
5
|
10
|
15
|
20
|
25
|
30
|
50
|
A
|
||
|
测量电流范围
|
6
|
10
|
20
|
30
|
40
|
50
|
60
|
100
|
A
|
||
|
匝 比
|
4： 6：1800
|
4：2000
|
2：2000
|
2：3000
|
1：2000
|
1：2500
|
1：3000
|
1：3125
|
|
||
|
内接测量电阻
|
400±0.1%
|
400±0.1%
|
400±0.1%
|
400±0.1%
|
400±0.1%
|
400±0.1%
|
400±0.1%
|
250±0.1%
|
Ω
|
||
|
额定输出电压
|
|
|
4±0.5%
|
V
|
|||||||
|
电源电压
|
|
|
±15±5%
|
V
|
|||||||
|
零电流失调
|
|
|
±0.04
|
V
|
|||||||
|
消耗电流
|
|
|
≤±16±10X2(±16X2)
|
mA
|
|||||||
|
线性度
|
|
|
≤0.1
|
%FS
|
|||||||
|
响应时间
|
|
|
＜1
|
µs
|
|||||||
|
带宽（-3db）
|
|
|
0—150
|
KHz
|
|||||||
|
输出温漂
|
|
|
＜±0.02
|
%/℃
|
|||||||
|
零点温漂
|
|
|
±0.5
|
mV/℃
|
|||||||
|
绝缘电压
|
50(60)HZ,1min
|
|
3.0
|
KV
|
|||||||
|
绝缘强度
|
|
|
＞1000
|
MΩ
|
|||||||
|
工作温度
|
|
|
-40～+85
|
℃
|
|||||||
|
储存温度
|
|
|
-40～+125
|
℃
|
|||||||
|
结构参数
|
|
使用说明
|
1.当待测电流从传感器流过，即可在输出端测得电压大小。(注意：错误的接线可能导致传感器损坏)
2. 可按用户需求定制不同额定输入电流、输出电压的传感器。
