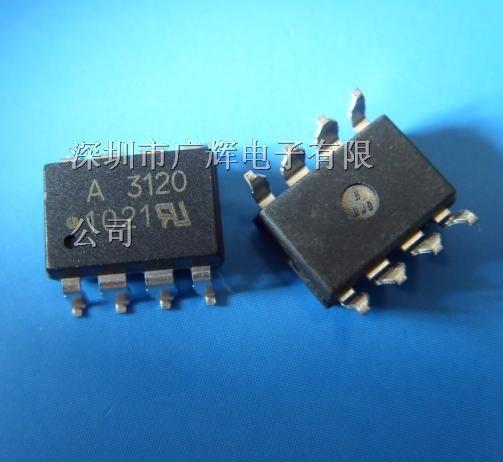

供应HCPL-3120门驱动光电耦合器

型号/规格：

HCPL-3120,HCPL-A3120,A3120

品牌/商标：

Avago

PDF资料：

点击下载PDF

询价

产品信息

HCPL-3120 门驱动光电耦合器内含 GaAsP LED，通过光学耦合到带有功率级输出的集成电路，这些光电耦合器非常适合用来驱动电机控制变频应用中的功率 IGBT 和 MOSFET，输出级的高工作电压范围提供了门控器件所需的驱动电压。
这些光电耦合器提供的电压和电流非常适合用来直接推动规格达到 1,200V/100A 的 IGBT，对于规格较高的 IGBT，可以使用 HCPL-3120 系列来推动 IGBT 门驱动分立功率级电路，ACNW3190 拥有 VDE 0844 中 VIORM = 630Vpeak 的绝缘电压。

特点

2.0A 输出电流
V_CM = 1,500V时 25kV/µs 高共模抑制 (CMR) 能力
0.5V 低电平输出电压 V_OL
不需负向门驱动
Icc = 5mA 耗电流
带滞后欠压锁定保护 (UVLO)
15V 到 30V 宽工作 Vcc 范围
500ns 开关速度
-40°C 到 100°C 工业温度范围
安全规范申请中：
- UL 3,750V/1min
- CSA
- IEC/EN/DIN EN 60747-5-2 V_IORM = 630Vrms
选择包括：
- 060 = IEC/EN/DIN EN 60747-5-2 V_IORM = 630Vrms
- 300 = 鸥翼型表面贴装
- 500 = 卷带式封装
- xxxE = 无铅

应用

IGBT/MOSFET 门驱动
交流和直接电机驱动
工业变频器
SPS 开关电源
