您的当前位置：深圳市广辉电子有限公司 > 元器件产品

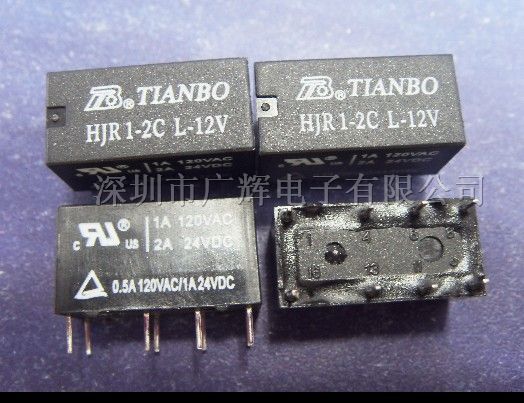

供应信号继电器HJR1-2C L-12VDC/20.21012

型号/规格：

HJR1-2C L-12VDC,HJR1-2C-L-12VDC

品牌/商标：

TIANBO

PDF资料：

点击下载PDF

询价

产品信息

HJR1-2C Ultra-Miniature Relay

■FEATURES 特点 ·2 Form C CONtact 　触点形式为2组转换 ·DIL Pitch terminals ·Fully sealed 　完全密封 ·ApplicATIon:Household Electric Appliance, 　Automatic System,Remote Control 　应用于家用电器,自动化设备,小型控制器等 ·UL File No.

■COIL RATING(at 20℃)　线圈参数

Model No. 型号	Nominal Voltage (VDC) 额定电压	Coil Resistance (Ω±10%) 线圈电阻	Pick-Up Voltage (VDC) 吸合电压	Drop-Out Voltage (VDC) 释放电压	Power CoNSumption (mW) 线圈功率
HJR1-2C	5	125	3.75	0.5	200
	6	180	4.5	0.6
	9	405	6.75	0.9
	12	720	9.0	1.2
	24	2880	18.0	2.4

■ORDERING INFORMATION　订货编号

Coil Voltage 线圈电压
See Coil Rating 参见线圈参数表

■SPECIFICATIONS　规格表

Model No. 型号		HJR1-2C
Contact Arrangement 触点形式		2 Form C
Contact Material 触点材质		Silver Alloy
Contact Resistance 接触电阻		Max.80m Ω (initial)
Contact Rating (at Resistive Load) 触点负载(阻性负载)	Rated Load 触点容量	1A 30VDC/125VAC,2A 24VDC
	Max. Switching Voltage 开关电压	220VAC,24VDC
	Max. Switching Current 开关电流	2A
	Max. Switching Power 开关功率	48W(DC)/60VA(AC)
Dielectrive Strength 介质耐压 Between Coil ＆ Contact 线圈与触点间 Between Contacts 触点组之间		1000V(1 minute) 500V(1 minute)
Surge Strength 浪涌电压		1500V
Operate Time 动作时间		Max. 6m Sec
Release Time 释放时间		Max. 5m Sec
Ambient Temperature 环境温度		-30 ℃ ~+70 ℃
Insulation Resistance 绝缘电阻		Min.1000M Ω at 500VDC
Vibration Resistance 振动		1.5mm D.A. 10-55HZ
Mechanical Life 机械寿命		1×10⁷ operations (at no load)
Electrical Life ( Resistive Load) 电气寿命		1×10⁵ operations (at rated load)
Weight 重量		Approx.5g

OVERALL AND MOUNTING DIMENSIONS 安装图

APPROVED STANDARDS 安全标准
