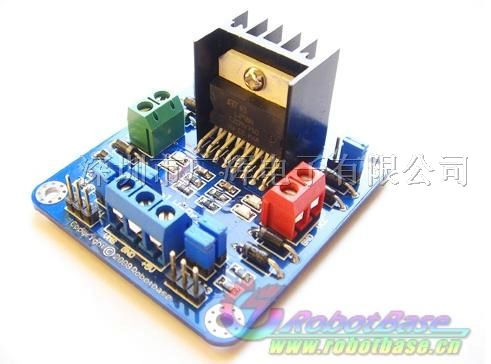

LKV－HM3.0双H桥直流电机驱动板采用ST公司的L298N典型双H桥直流电机驱动芯片，可用于驱动直流电机或双极性步进电机，此驱动板体积小，重量轻，具有强大的驱动能力：2A的峰值电流和46V的峰值电压；外加续流二极管可防止电机线圈在断电时的反电动势损坏芯片；虽然芯片过热时具有自动关断功能，但安装散热片使芯片温度降低，让驱动性能更加稳定；板子设有2个电流反馈检测接口、内逻辑取电选择端、4个上拉电阻选择端、2路直流电机接口和四线两相步进电机接口、控制电机方向指示灯、4个标准固定安装孔。此驱动板适用于智能程控小车、轮式机器人等，可配合各种控制器使用，帮你实现机器人DIY梦想。

产品参数：

1.驱动芯片：L298N双H桥直流电机驱动芯片

2.驱动部分端子供电范围Vs：＋5V～＋46V

3.驱动部分峰值电流Io：2A

4.逻辑部分端子供电范围Vss：＋5V～＋7V（可板内取电＋5V）

5.逻辑部分工作电流范围:0～36mA

6.控制信号输入电压范围：
   低电平：－0.3V≤Vin≤1.5V
   高电平：2.3V≤Vin≤Vss

7.使能信号输入电压范围：
   低电平：－0.3≤Vin≤1.5V（控制信号无效）
   高电平：2.3V≤Vin≤Vss（控制信号有效）

8.功耗：25W（温度T＝75℃时）

9.正常工作温度：－25℃～＋130℃

10.驱动板尺寸:60mm×54mm

11.驱动板重量：32g

12.其他扩展：特设电流反馈检测接口、控制方向指示灯、上拉电阻选择接口、逻辑部分板内取电接口。
