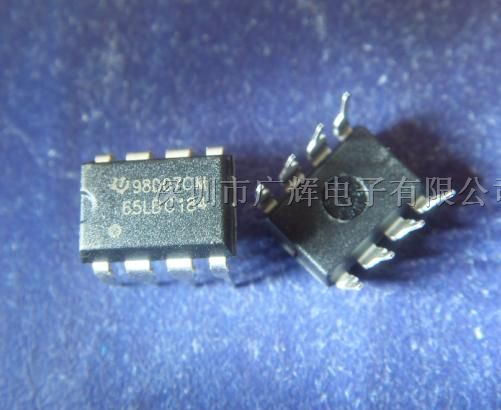

SN65LBC184, SN75LBC184
具有瞬变电压抑制功能的差分收发器
一概述
1 1 描述
SN75LBC和SN65LBC184是SN5176行业标准范围内的差分数据线收发器它们带有内置高能量瞬变
噪声保护装置这种设计特点显著提高了抵抗数据同步传输电缆上的瞬变噪声的可靠性这种可靠性超
过了多数现有器件采用这类电路可提供可靠的低成本的直连不带绝缘变压器数据线接口不需要
任何外部元件
SN75LBC184和SN65LBC184能承受峰值为400W 典型值的过压瞬变从IEC 61000-4-5发出的传统
结合波conventional combination wave 模拟过压瞬变和单向浪涌这个单向浪涌由转变switching 和
二级雷电瞬变中的过压所导致
由独立的电压和电流上升和下降时间定义的双指数biexponential 函数模拟结合波标准1.2μs/50μs
的结合波形如图1所示且在图15中有测试描述在包括工业处理控制的电噪声干扰应用环境中该器件
也有针对的共用线路party-line 数据总线的附加特点差分驱动器设计集成了由转换率控制slew-ratecontrolled
的输出端足可以250 kbps的速率传送数据转换率控制比之不受控制可允许更长的无终止电
缆运转和来自主干线的更长的短截线长度以及更快的电压转变速度独有的接收器设计可在输入端处于
漂浮开路时提供高电平输出失效保护SN75LBC184和SN65184接收器也包括一个高输入电阻该电
阻等效于1/4单位的负载允许在总线上挂接多128个类似器件
SN75LBC184的工作温度为0°C至70°C SN65LBC184的工作温度为–40°C至85°C.
1 2 特点
集成的瞬变电压抵制
对超出总线终端的 ESD 保护
+30 kV IEC 61000-4-2 接触放电Contact Discharge
+15 kV IEC 61000-4-2 气隙放电Air-Gap Discharge
+15 kV EIA/JEDEC 人体模型Human Body Model
每次 IEC 61000-4-5 时峰值为400W 典型的电路损害保护
受控制的驱动器输出电压转变率允许更长的电缆短截线长度
在电噪声环境中的数据传输速率为 250kbps
开路失效保护接收器设计
1/4 单位负载允许128 个器件连接到总线
热关闭保护
上电/掉电短时脉冲波形干扰保护
每个收发器符合或超过 TIA/EIA-485 (RS-485)要求和ISO/IEC 8482:1993(E)标准
低禁止工作电流 300μA
引脚可与SN75176兼容
