型号

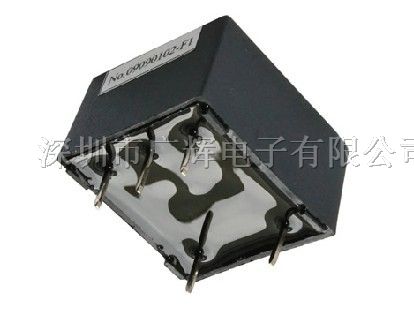

VSM025A

I_PN

原边额定输入电流

10

mA

I_P

原边电流测量范围

0～±14

mA

I_SN

副边额定输出电流

25

mA

K_N

匝数比

 2500：1000

R_M

测量电阻 (V_C=±12V)

I_P =±10mA时:      30～350

I_P =±14mA时:    30～235

Ω

(V_C=±15V)

I_P =±10mA时:      100～460

I_P =±14mA时:    100～315

Ω

V_C

电源电压

±12～±15(±5%)

V

I_C

电流消耗

V_C=±15V                     10+Is

mA

V_d

绝缘电压

在原边与副边电路之间2.5KV有效值/50Hz/1分钟

ε_L

线性度

<0.2

%FS

X

精度

T_A =25℃ V_C=±15V            ±0.7

%

I₀

失调电流

T_A =25℃                     <±0.15

mA

I_OT

失调电流温漂

I_P=0  T_A =-25～+85℃         <±0.35

mA

Tr

响应时间

90% of V_PN                               ≤40

μs

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_p

原边线圈内阻

T_A =25℃                       190

Ω

R_s

副边线圈内阻

T_A =85℃                       55

Ω

标准

Q/3201CHGL02-2007
