供应1A锂电池充IC/CN3069

型号/规格：

CN3069

品牌/商标：

询价

产品信息

1 安培锂电池充电器集成电路

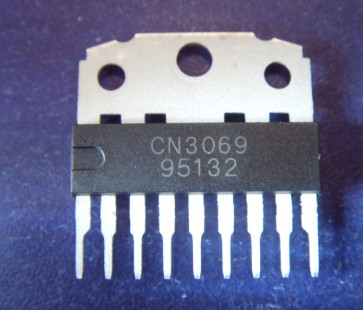

CN3069
概述：
CN3069是可以对单节可充电锂电池进行恒流/恒
压充电的充电器电路。该器件内部包括功率晶体
管，应用时不需要外部的电流检测电阻和阻流二
极管。CN3069只需要极少的外围元器件，并且符
合USB总线技术规范，非常适合于便携式应用的
领域。热调制电路可以在器件的功耗比较大或者
环境温度比较高的时候将芯片温度控制在安全范
围内。内部固定的恒压充电电压为4.2V，也可以
通过一个外部的电阻调节。充电电流通过一个外
部电阻设置。当输入电压（交流适配器或者USB
电源）掉电时，CN3069自动进入低功耗的睡眠模
式，此时电池的电流消耗小于3微安。其它功能包
括输入电压过低锁存，自动再充电，电池温度监
控以及充电状态/充电结束状态指示等功能。
CN3069采用散热增强型的9管脚HSIP9封装。
应用：
􀁺；各种电子设备充电应用
􀁺；充电器
特点：
􀁺；可以用USB口或交流适配器对单节可充电锂
电池充电
􀁺；输入电压范围：4.35V 到 6V
􀁺；片内功率晶体管
􀁺；不需要外部阻流二极管和电流检测电阻
􀁺；恒压充电电压4.2V，也可通过一个外部电阻
调节
􀁺；为了激活深度放电的电池和减小功耗，在电
池电压较低时采用小电流的预充电模式
􀁺；可设置的持续恒流充电电流可达1000mA
􀁺；采用恒流/恒压/恒温模式充电，既可以使充
电电流化，又可以防止芯片过热
􀁺；电源电压掉电时自动进入低功耗的睡眠模式
􀁺；充电状态和充电结束状态双指示输出
􀁺； C/10充电结束检测
􀁺；自动再充电
􀁺；电池温度监测功能
􀁺；封装形式HSIP9
􀁺；产品无铅
