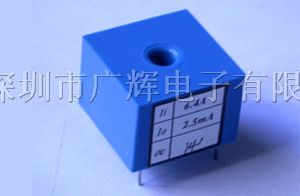

一、引脚功能：


二、技术特点及相关参数：
特点：
●额定电流比：10A/5mA
●额定频率：50Hz
●精度：0.05%
●线性度：0.02%
●1、2为输出
●1脚与互感器上方为同名端
特殊要求可以订做，主要应用于高要求电力测量仪器，高精度功率变送器，高精度电能表等。
参数：

           说明：＊订货时需确定二次负载；互感器无须外部电路补偿。

三、应用电路：


四、使用方法：
使用方法一：
典型应用电路如图1所示，二次负载基本为0。通过运算放大器，用户可以调节反馈电阻R值在输出端得到所要求的电压输出。图1中应选用高精度低温漂的运算放大器。图1中反馈电阻R的精度与输出电压的精度要求有关。D1、D2二极管为1N4148起保护用。输出要求5V时，取R＝5V/5mA＝1KΩ
使用方法二：
零磁通电流互感器不推荐电阻R采样直接输出的使用方法。这种输出电路，温度对精度的影响非常大，可能超出允许误差范围，角差不超过±1.5分。若要采用此方式输出时，如图2,输出电压不大于1V，电阻R采用20PPM低温漂电阻。
图2电路特点：直接输出，互感器的动态范围减小，但是在检定温度下（一般检定温度为20℃～25℃，用户可以提出）精度基本不变（包括相位差比差及其线性度）；温度对互感器精度的影响较大，但是角差不超过±1.5分，比差不超过±0.07%。适合温度变化不大，要求不高场合使用。
