您的当前位置：深圳市广辉电子有限公司 > 元器件产品
询价相关产品
产品信息

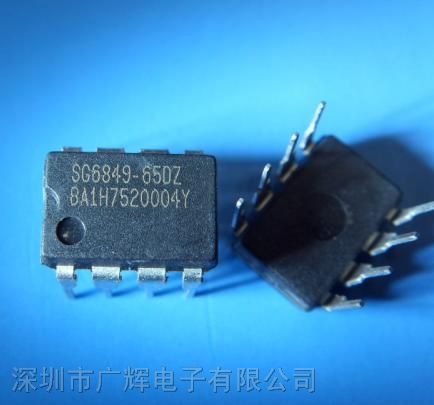

SG6849芯片是台湾SG(System General)公司2004年底推出的SG684X系列PWM集成电路控制芯片。该芯片具有如下特点：不带副边反馈的恒压和恒流控制；轻载时工作于省电模式；较低的启动电流和较低的工作电流；65kHz和100kHz的固定频率；较少的外围元件；输出过流保护、过温保护和短路保护。该芯片采用S0T-26或DlP-8封装形式，内部结构如图1所示。下面就以DIP-8封装为例，说明各管脚的功能。
脚l(GATE) 门极，用来驱动功率NOSFET。
脚2(VDD) 提供芯片的工作电压，当不带副边反馈时，靠VDD来提供反馈信息，调整输出电压。
脚3、5、6(NC) 悬空。
脚4(SENSE) 过流保护。该引脚也可用于电流模式的PWM控制。
脚7(FB) 为PWM控制器的内部比较器提供反馈信息，控制占空比；当不带副边反馈的时候，该引脚开路。
脚8(CND) 接地。
| 标准包装 ： | 50 |
| 描 述 ： |
IC CTRLR PWM OTP UVLO CV/CC 8DIP |
| 输出隔离 ： |
隔离 |
| 频率范围 ： |
60kHz ~ 70kHz |
| 输入电压 ： |
8 V ~ 25 V |
| 输出电压 ： |
16.7V |
| 功率（瓦特） ： |
- |
| 工作温度 ： |
-40°C ~ 125°C |
| 封装/外壳 ： |
8-DIP（0.300", 7.62mm） |
| 供应商设备封装 ： |
8-DIP |
| 包装 ： |
管件 |
