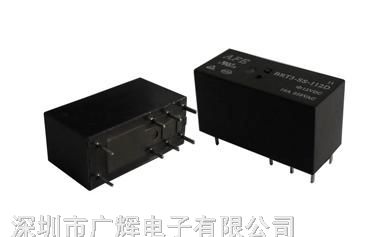

一.详细技术参数

Contact Arrangement        1A, 1B, 1C

Contact Ratines            16A  250VAC

Contact Material           Ag  Alloy

Pick-up Voltage            ≤70%

Drop-out Voltage           ≥10%

Operate time               ≤7ms

Release time               ≤3ms

Max. switch power          4000VA

Max. switch voltage        250VAC

Max. switch current        16A

Coil Voltage               3-24VDC

Coil Power                 0.25W  0.4W

Contact Resistance         ≤50mΩ

Insulation Resistance      ≥500MΩ

Electtrical  Life          1*10⁵

Mechanical   Life          1*10⁷

Open Contacts              1000VAC

Coil And Contacts          5000VAC

Vibration Resistance       10-55hzdouble amplitude 1.5mm

Shock Resistance           10G(11ms)/100G(6MS)

Operit Temperature         -40℃- +85℃

Mounting Method            PCB

Weight (g)                 12g


二.订购参考信息(Ordering  Information)

       BRT3 --   SS  --  1     12    D     M

        ①       ②      ③     ④    ⑤    ⑥

① 产品型号(Model)

② 密封形式(Airproof)：

         SS--密封，外壳基座胶水固定

③ 触点组数(Termination)：

         1--1组             2--2组

         3--3组             4--4组

④ 线圈额定电压(Coil Voltage)：

         03：DC 3伏    05：DC 5伏     06：DC 6伏

         09：DC 9伏    12：DC 12伏    24：DC 24伏

⑤ 线圈功耗(Coil Power)：

        D:标准灵敏度（0.40W）

        L:高灵敏度（0.25W）

⑥ 触点形式(Arrangement)：

        无：转换型

         M：常开型

外形尺寸及脚位图
