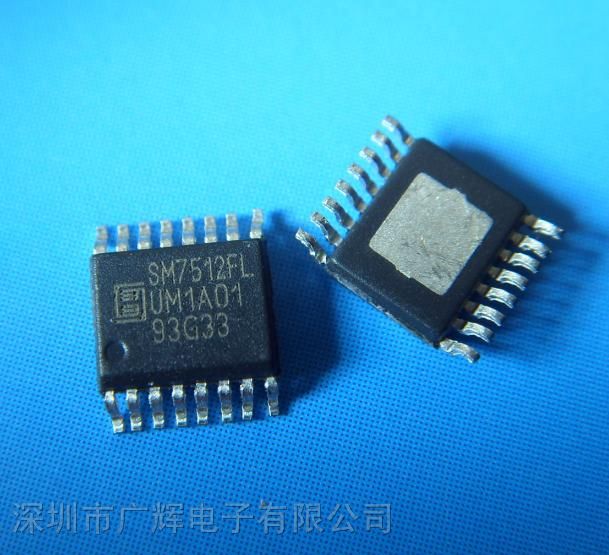

SM7512： AB類功放IC(3歐姆 3W)
◆ Supply voltage range: 4~ 5.5 VDD ; Typical: 5V
◆ Power Supply
1.確定電源供應器為關閉的狀態。
2.連接電源供應器，並設定電壓為5V，並注意極性是否正確。”+”端接VDD，”-“端接GND。
◆ Inputs and Outputs
1.確定輸入訊號已調整至。
2.當HPOUT 沒有接時，IC 會自動選擇用BTL 模式。將輸入訊號源連接到單端式的R-LINE(L-LINE)和RGND(LGND)測試腳輸入，
輸出端接到ROUT、 LOUT 或J7、J8（請參考BTL 的接線圖）。
3.當HPOUT 有插入耳機時IC 會自動選擇使用SE 模式。將音源插頭插入HPIN，可使用儀器或是隨身聽當作輸入訊號來源，輸
出接到HPOUT 或是(R/L)OUT 或J7、J8。
◆ Power Supply
1.確定電源供應器為關閉的狀態。
2.連接電源供應器，並設定電壓為5V，並注意極性是否正確。”+”端接VDD，”-“端接GND。
◆ Inputs and Outputs
1.確定輸入訊號已調整至。
2.當HPOUT 沒有接時，IC 會自動選擇用BTL 模式。將輸入訊號源連接到單端式的R-LINE(L-LINE)和RGND(LGND)測試腳輸入，
輸出端接到ROUT、 LOUT 或J7、J8（請參考BTL 的接線圖）。
3.當HPOUT 有插入耳機時IC 會自動選擇使用SE 模式。將音源插頭插入HPIN，可使用儀器或是隨身聽當作輸入訊號來源，輸
出接到HPOUT 或是(R/L)OUT 或J7、J8。
◆ Control Input
● SHUTDOWN-------當按下按鈕(S4)按住不放時，不管使否有無輸入訊號，都會將所有輸出端的電壓都強制為Zero Voltage 狀態，
直到放開後恢復先前狀態。
◆ Volume Control
調整 VR（Volume）使其GAIN 增加/減少。
● SHUTDOWN-------當按下按鈕(S4)按住不放時，不管使否有無輸入訊號，都會將所有輸出端的電壓都強制為Zero Voltage 狀態，
直到放開後恢復先前狀態。
◆ Volume Control
調整 VR（Volume）使其GAIN 增加/減少。
台湾三合微科股份有限公司定位為專業IC Design House，由原Consumer IC & Logic IC Design轉型為Power Management、Audio Amplifier、LED driver及MOSFET IC(功率IC)的Design House；我們的產品有：
1.SM7505: AB類功放IC(8歐姆 0.5W),5V供電,適用於适便攜式DVD、數碼相框、迷你音箱等產品。
2.SM7511： AB類功放IC(3歐姆 3W)，5V供電，兩路可選輸入，適用於筆記本電腦、便攜式DVD、液晶顯示器、迷你音箱等產品。
3.SM7512： AB類功放IC(3歐姆 3W)，5V供電，一路輸入，是SM7511的簡化版，適用於筆記本電腦、便攜式DVD、液晶顯示器、迷你音箱等產品。
4.SM7513： AB類功放IC(3歐姆 3W)，5V供電，直接驅動按鍵調節音量，適用於筆記本電腦、便攜式DVD、液晶顯示器、迷你音箱等產品。
5.SM7498： AB類功放IC(16欧姆 3W)，9-13V供電，適用於小型電視、液晶顯示器、便攜式DVD、迷你音箱、Gigital broadcast system等產品。
6.SM7346AS：音量控制IC,4.5-9.0V 供電,6通道電子音量控制，主聲道帶音調控制，直接代替三菱的M62446。
7.MOSFET： STP70N75 STP75E75,直流電機開關控制 ,適用於電動門窗,電動工具等產品。
上面的是我司一部分的產品，如果貴司想要進一步了解，歡迎來電咨詢，我們會有專業的人員為您解決或進入我司網站https://www.samhop.com.tw去了解。我們懇切希望能與貴司建立長久、互惠、真誠的合作關係，謝謝~！
