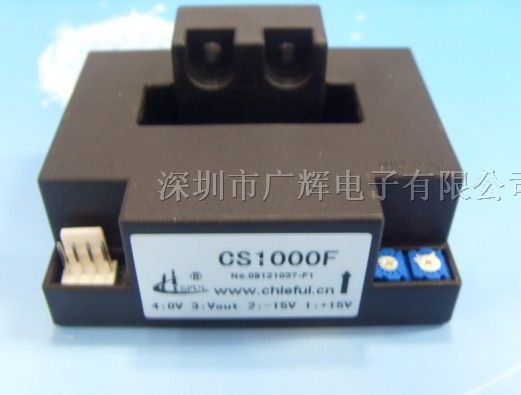

CS1000F系列霍尔电流传感器
简介
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
技术参数
| 型号 | CS200F | CS400F | CS600F | CS800KF | CS1000F | ||
| IPN | 原边额定输入电流 | 200 | 400 | 600 | 800 | 1000 | A |
| IP | 原边电流测量范围 | 0～±400 | 0～±800 | 0～±1200 | 0～±1500 | 0～±1500 | A |
| VSN | 副边额定输出电压 | 4±1% | V | ||||
| VC | 电源电压 | ±12～±15（±5%） | V | ||||
| IC | 电流消耗 | VC=±15V <25 | mA | ||||
| Vd | 绝缘电压 | 在原边与副边电路之2.5KV有效值/50Hz/1分钟 | |||||
| εL | 线性度 | <1 | %FS | ||||
| V0 | 零点失调电压 | TA =25℃ <±25 | mV | ||||
| VOM | 磁失调电压 | IPN→0 <±25 | mV | ||||
| VOT | 失调电压温漂 | IPN=0 TA =–25～+85℃ <±1 | mV/℃ | ||||
| Tr | 响应时间 | ≤7 | μs | ||||
| f | 频带宽度（-3dB） | DC～20 | kHz | ||||
| TA | 工作环境温度 | –25～+85 | ℃ | ||||
| TS | 贮存环境温度 | –40～+100 | ℃ | ||||
| RL | 负载电阻 | TA =25℃ ≥10K | Ω | ||||
结构参数（mm）
引脚说明：1：+15V 2：－15V 3：Vout 4：0V(电源地) OFS：零点调节 GIN：幅度调节
引线输出： 红：+15V 蓝：－15V 黄：Vout 黑：0V（电源地）
使用说明
1.感器按结构图说明接线，当待测电流按图示方向从传感器穿芯孔中穿入，即可从输出端测得与被测电流一一对应的电压值。（注：错误的接线可能导致传感器的损坏）
2.按用户需求定制不同额定输入电流和额定输出电压的传感器。
3.传感器输出幅度可根据用户需要进行适当调节。
