您的当前位置：深圳市广辉电子有限公司 > 元器件产品
询价
产品信息
特点
- 宽输入电压范围：3.6V 至 36V
- 输出电流：3.5A
- 低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作：
IQ = 75μA (在12VIN) 至 3.3VOUT - 可调开关频率：200kHz 至 2.4MHz
- 低静态电流：IQ < 0.5μA
- 集成升压二极管
- 可同步范围：250kHz 至 2MHz
- 电源良好标记
- 饱和开关设计：95mΩ 接通电阻
- 0.790V 反馈基准电压
- 输出电压：0.79V 至 30V
- 热保护
- 软起动功能

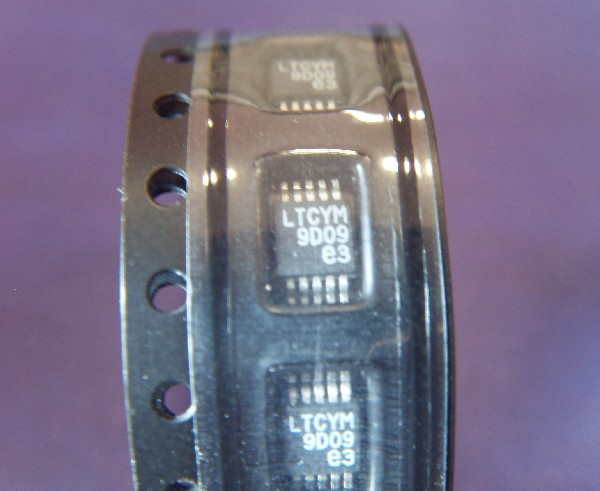

- 小外形 10 引脚耐热增强型 MSOP 和 (3mm x 3mm）DFN 封装
Typical Application
描述
LT®3680 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器，可接受高达 36V 的输入电压。芯片上内置了一个高效率 95mΩ 开关、一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并能够在典型应用中将输出纹波抑制在 15mV 以下。此外，LT3680 还能通过在VOUT 高于 3V 时从输出吸收偏置电流，以进一步提升低输出电流效率。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，一个电源良好标记将发出指示信号。LT3680 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装，该封装具有裸露衬垫，旨在实现低热阻。
封装
MS-10, DFN-10
