产品信息
■ 产品概述

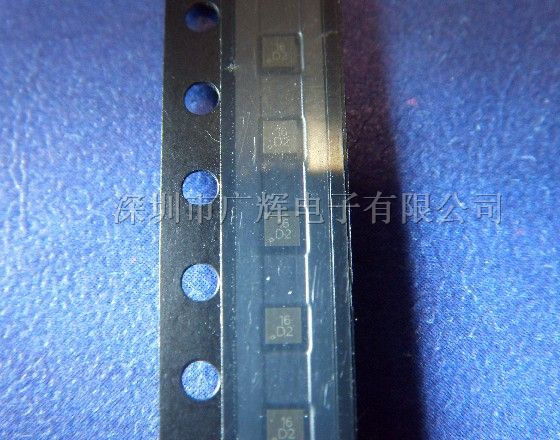

LN4990是差分输入音频功率放大电路,适用于移动电话和其他内置扬声器的便携式音频设备。它能够为8Ω负载提供1.25W、4Ω负载提供2W功率的稳定输出,5V电源供电的条件下其总谐波失真和噪声不超过1%。LN4990采用桥接负载结构在提供高品质音频功率放大的同时,大大减少了外部元件数,无需外接输出耦合电容和自举电容。
LN4990内置待机电路,可以使电路工作在一个低功耗的待机状态。可以通过调节SD MODE的电位来实现SHUTDOWN管脚高或者低电平使能有效。电路工作在待机模式时,待机电流不超过100nA。LN4990内置了杂音消除电路,可以消除芯片启动和关断过程中的咔嗒声或噼噗声。还可以通过外接电阻来调节增益。
■ 关键指标
PSRR @fIN=217HZ,VDD=5V 62dB(typ.)
功率输出@VDD=5V &1% THD 4Ω 2W(typ.)
功率输出@VDD=5V &1% THD 8Ω 1.25W(typ.)
功率输出@VDD=3V &1% THD 4Ω 600mW(typ.)
功率输出@VDD=3V &1% THD 8Ω 425W(typ.)
关断电流 0.1uA(typ.)
■ 产品特点
超小型封装:WCSP,MSOP,TSSOP,DFN等
100nA的低功耗关断模式
工作电压范围宽:2.2—5.5V
上电/断电时无咔嗒声或噼噗声
无需输出耦合电容、缓冲网络或自举电容
热保护功能
内部增益固定,外部增益可调
用户可自行选择高电平或者低电平关断
■ 用途
移动电话
PDA
便携电子设备
