您的当前位置:深圳市广辉电子有限公司 > 元器件产品
产品信息
概述

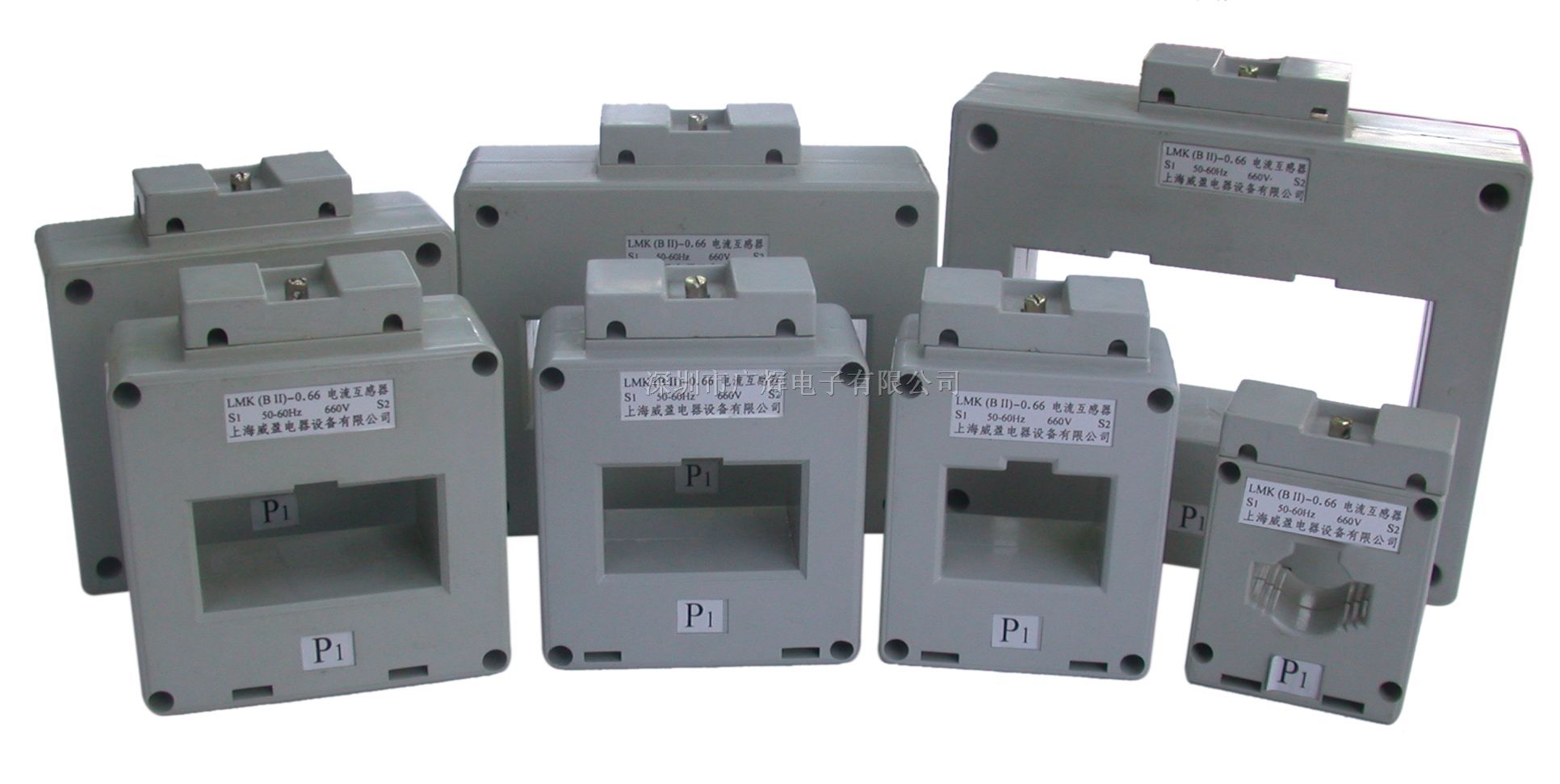

本系列电流互感器是参照GB1208-1997《电流互感器》以及国际电工委标准IEC-185标准设计电流互感器。该互感器根据电流大小以及标准铜排的规格设计的;因此各穿排孔的尺寸,均与标准铜排相匹配。本互感器为方孔型(除-30外),适合汇流排安装,根据使用需要可选用单排、双排、三排;也可穿越电缆。本互感器安装便捷,接线方便、可靠、安全。可供额定电压0.66KV及以下,额定频率50~60Hz交流电流中使用。
a) 测量用电流互感器是一种用于供电交流设备上,用于电气测量计量电流互感器。
b) 本公司测量用电流互感器额定二次电流标准值为: 1A、5A。
c) 本公司测量用电流互感器精度为:1级、0.5级、0.2级。
使用说明
一、 使用范围
1. 用于将大电流转变为便于测量的电流值的场合。
2. 工作电压不大于0.66KV。
3. 额定频率:50Hz—60Hz。
4. 周围气温自然变化值-5℃至+45℃。
5. 海拔高度不大于2000m。
6. 用于无严重影响互感器绝缘的气体、化学沉积物,尘埃、污垢及其它爆炸性的侵蚀性介质场所。
7. 安装场所应无雨雪侵袭,无剧烈振动。
二、 使用方法
1. 根据电流确定汇流母排尺寸,选择相应窗孔规格的互感器。
2. P1为母线穿入方向,P2为穿出方向S1、S2分别为P1、 P2的同名端。
3. 母线穿越互感器窗孔固定后,卸下顶部防尘罩,接上二次侧引出线后,盖上盖,旋紧螺钉。
三、注意事项
1. 互感器二次侧严禁开路。
2. 母排的温升不大于40℃±3℃。
3. 在运输过程中应无严重振动,颠簸和冲击。
4.互感器应在无腐蚀性气体和介质,环境温度为-25℃至+40℃,相对温度不大于85℃,通风良好和不致受到日晒雨淋的环境中,贮存。
